SMT貼片加工和SMT貼片打樣的工藝流程
發布時間：2020-07-24 點擊次數：793

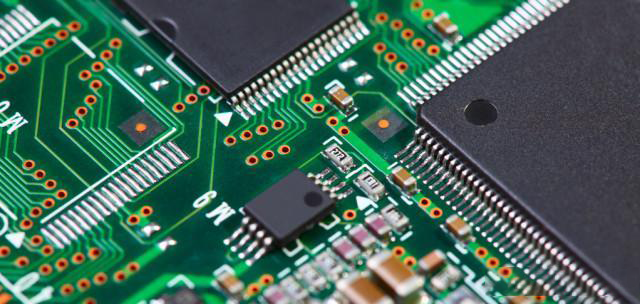

SMT貼片很多朋友不是很清楚，其實在我們的時常生活的電子產品，機械等都有應用，只不過在外殼的內部而已，都是在PCB板上加上各種電阻、電容等電子元器件組裝而成，而這些品種數量繁多的電子元器件想要結實的裝在PCB板上，就得經過SMT貼片加工來完成。SMT貼片指的是在pcb根底上停止加工的系列工藝流程，是目前眾多pcb線路板廠家都會用到的工藝。
SMT貼片加工和SMT貼片打樣的工藝流程可以分為以下幾點。一、絲?。浩渥饔檬菍⒑父嗷蛸N片膠漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為絲印機(絲網印刷機)，位于SMT貼片生產線的最前端。二、點膠：將膠水滴到PCB板的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT貼片生產線的最前端或檢測設備的后面。三、貼裝：其作用是將外表組裝元器件精確裝置到PCB的固定位置上。所用設備為貼片機，位于SMT貼片生產線中絲印機的后面。四、固化：其作用是將貼片膠消融，從而使外表組裝元器件與PCB板結實粘接在一同。所用設備為固化爐，位于SMT貼片生產線中貼片機的后面。五、回流焊接：其作用是將焊膏消融，使外表組裝元器件與PCB板結實粘接在一同。所用設備為回流焊爐，位于SMT貼片生產線中貼片機的后面。六、清洗：其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置能夠不固定，能夠在線，也可不在線。七、檢測：其作用是對組裝好的PCB板停止焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統、功用測試儀等。位置依據檢測的需求，能夠配置在SMT貼片生產線適宜的中央。八、返修：其作用是對檢測呈現毛病的PCB板停止返工。所用工具為烙鐵、返修工作站等。配置在SMT貼片生產線中恣意位置。
我們銘鼎就是專注于SMT貼片配件及周邊設備批發分銷，眾多品牌可選，配件原廠進口、DEK等多個海外品牌貼片設備及相關配件，可提供原廠質檢報告；專為電子制造企業的SMT配件T加工環節提供DEK印刷機、松下貼片機配件等SMT設備租賃、零配件銷售、售后維護等；與上千家企業建立了穩定的合作關系，產品暢銷全國，深受業內眾多企業的認可；，產品來源正規，品類多達3000多種，尤其松下貼片機配件，方便客戶一站式購齊所需配件或設備；千萬RMB以上的配件庫存，能夠快速滿足客戶大批量采購需求；自主研發生產SMT輔助類工具，能批量生產各種SMT自動化設備非標零配件；，支持小批量訂單，一件也可發貨，全國配送，常規產品可當天下單，當天發貨；24小時客服在線，及時反饋客戶問題，免費提供相應的技術支持；經過原廠培訓的10年以上SMT經驗的工程師，可為用戶提供專業的SMT設備維修保養服務。
我們堅持要對每一個相信我們的用戶得到足夠價值的回報和反饋，我們排斥些欺騙消費者的同行。
尊敬的客戶，請您放心我們的工藝和產品及服務，我們將致力成為有價值的專注于SMT配件及周邊設備批發分銷，提供SMT整線設備租賃服務。
