SMT貼片機結構組成與類型分析詳述
發布時間：2020-06-16 點擊次數：816
SMT貼片機就是將SMD表面貼裝器件通過拾放程序準確放置在PCB電路板上相應焊盤上的自動化設備。表面貼裝器件包含電容、電阻、IC等器件，這些器件通過SMT貼片機能夠快速、準確地放置在電路板上。SMT貼片機結構要從兩個方面來分析：一個是SMT貼片機結構組成，另一個是SMT貼片機結構類型。

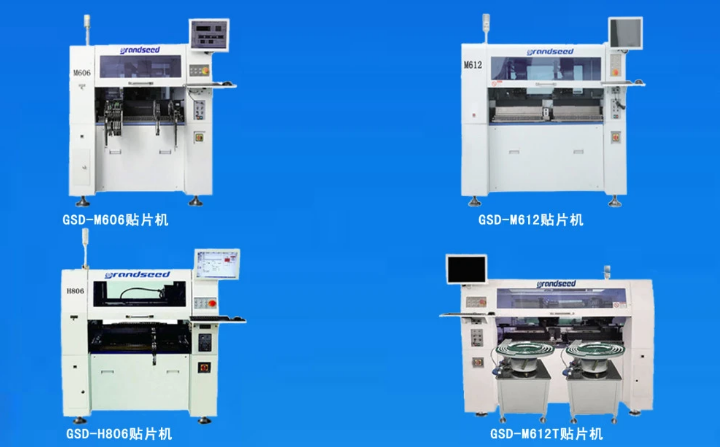

目前SMT貼片機結構大致可分為四種結構類型：拱架式貼片機、復合式貼片機、轉塔式貼片機和大型平行系統貼片機。
SMT貼片機結構組成1、SMT貼片機機架：在SMT貼片機的結構中，機架是機器的基礎，所有的傳動、定位、傳送機構均牢固地固定在它上面。目前各種形式的機架主有可以分為整體鑄造式、鋼板燒焊式兩種，但是由于大部分型號的貼片機及其各種送料器也安置在上面，因此機架應有足夠的機械強度和剛性。2、SMT貼片機傳送機構與支撐臺：傳送機構是指安放在軌道上的超薄型皮帶傳送系統，所起到的主要作用是將需要貼片的PCB送到預定位置,貼片完成后再將SMA送下道工序。3、X，Y定位系統：X，Y定位系統不僅是貼片機的關鍵機構，同時也是評估貼片機精度的主要指標，它包括X，Y傳動結構和X，Y伺服系統。4、光學對中系統：貼片機的對中是指貼片機在吸取元件時要保證吸嘴吸在元件中心，使元件的中心與貼片頭主軸的中心線保持致。5、貼片頭：貼片頭是SMT貼片機的關鍵部件,它拾取元件后能在校正系統的控制下自動校正位置,并將元器件準確地貼放到指定的位置。6、SMT供料器：在SMT貼片機中供料器占有教多的數量和位置，作用是將片式元器件SMC/SMD按照定規律和順序提供給貼片頭以便準確方便地拾取。7、傳感器：目前，在SMT貼片機中都有裝有多種傳感器，它們可進行元件電器性能檢查，它們象貼片機的眼睛樣，時刻監視機器的正常運轉。常見的主要有壓力傳感器、負壓傳感器和位置傳感器等，般來說，傳感器運用越多，表示貼片機的智能化水平越高。
貼片機不管是哪種結構，它的主要控制都是由電腦解決，所以每臺貼片機都有它自已的一套操作軟件，它有種位號輸入輸出和一個良好的操作程序，隨著計算機技術的發展，Windows操作平臺上軟件的編制和操作的高智能化、可視化，而使得顯視屏上的人機界面都有很大的改進和創新，又由于計算機輔助設計CAD技術的高，電路CAD設計版本不斷升級如Protel軟件使貼片機的智能化水平有很大的發展。
